Изготовление новых машин МС-1Г.2

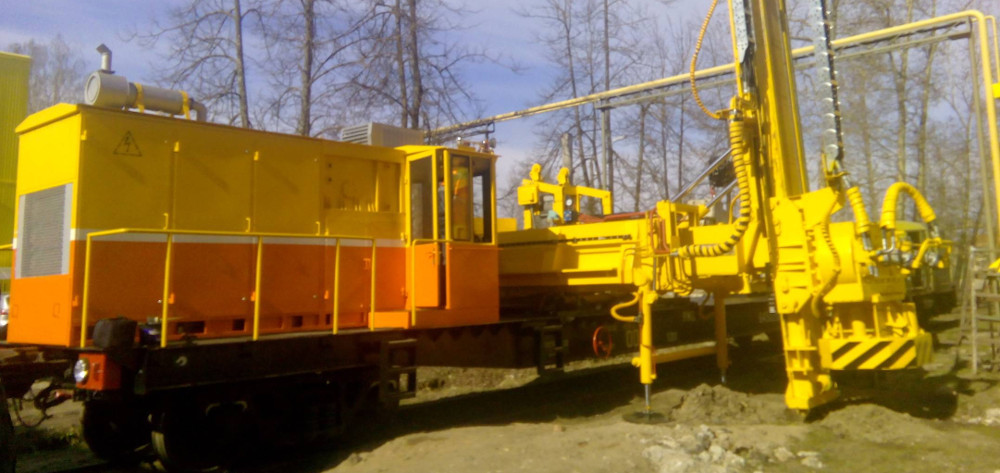

Машина на железнодорожном ходу для вибропогружения железобетонных свай и фундаментов опор контактной сети

Машина предназначена для вибропогружения с железнодорожного пути свай 35х35 см длиной до 8 м и свайных фундаментов типов ТАС, ТСА, ТСС, ФК, ФКА, ТСП, ТСПЭ под опоры контактной сети при обустройстве и ремонте контактной сети железных дорог нормальной колеи РФ

Машина приспособлена для работы в технологических окнах.

При установке дополнительного оборудования машина может быть использована для бурения с пути лидерных скважин и скважин диаметром до 800 мм глубиной до 5,5 м от уровня головок рельсов,≥ установки винтовых трубчатых фундаментов опор контактной сети, а также для установки жестких поперечин и опор освещения и бурения скважин диаметром до 550 мм глубиной до 4,5 м в скальных грунтах.

Геологические условия для вибропогружения фундаментов и свай – талые грунты І и ІІ групп по классификации СНиП (песчаные и глинистые грунты средних плотности и крупности для песка и консистенции для глины IL ≥ 0,3).

Машина выпускается в самоходном и несамоходном варианте. В состав машины входят: базовая ж. д. платформа модели 13-2116, силовая установка ПД-200-33, оборудованная однофазным генератором (8 кВт;≈220В), тормозной компрессор (для самоходного варианта), основная и аварийная насосные станции, капот, кабина с системами управления, контроля, отопления, вентиляции и кондиционирования, рабочее оборудование с вибропогружателем, погрузочно-зарядное оборудование, включающее монтажный стол с кантователем (для анкеров), кран-манипулятор ИНМАН ИМ320-05 с монтажной люлькой и гидравлические опоры, а также гидравлическая, электрическая и тормозная (для самоходного варианта) системы.

Технические характеристики машины
Наименование показателей Значение
Транспортный габарит «1Т» по ГОСТ9238
База машины ж. д. платформа модели 13-2116
Масса погружаемого элемента, не более, т 2,7
Размеры поперечного сечения погружаемой сваи, м 0,35 х 0,35
Длина погружаемого фундамента, не более, м 5,0
Длина погружаемой сваи, не более, м 8,0
Глубина погружения от уровня головки рельсов,
не более, м:

- вайных фундаментов
- свай


6,15
9,15
Расстояние от оси железнодорожного пути до оси погружаемых элементов, м 2,75-5,95
Время выполнения одного цикла погружения, не более, мин 25,0
Скорость передвижения машины в составе грузового поезда, не более, км/ч 80
Скорость передвижения машины самоходом, не более, км/ч 7,0
Обслуживающий персонал, чел 2
Силовая установка:
- тип силовой установки
- модель
- мощность двигателя, кВт
- частота вращения коленвала двигателя, 1/мин
- расход топлива, кг/ч, не более

дизельный привод
ПД-200-33
180
1500
40
Грузоподъемное оборудование:
- кран-манипулятор
- грузовой момент, т*м
- грузоподъемность на наибольшем вылете, кг
- максимальная грузоподъемность, кг

ИНМАН ИМ320-05
28,8
14
1790
6700
