Изготовление навесного оборудования

Дополнительное оборудование к машинам МС

• 1. Буровое оборудование для устройства лидерных скважин



  Оборудование к машинам МС предназначено для предварительного бурения скважин диаметром 350 мм перед вибропогружением свайных фундаментов ТАС, ТСА, ТСС, ФК, ФКА, ТСП, ТСПЭ опор контактной сети и свай сечением 35х35см в сложных геологических условиях (сезонная мерзлота, наличие включений и пр.) при обустройстве и ремонте контактной сети железных дорог Российской федерации при температуре окружающего воздуха от -25 С до +40 С.

  В состав оборудования входят: вращатель, шнек с резцовой головкой, люнет и комплекты монтажных частей и принадлежностей.

  Отличительной особенностью вращателя является то, что в качестве приводного двигателя используется высокомоментный гидромотор, обеспечивающий надежность, компактность конструкции и снижение эксплуатационных расходов.

  Вращатель оборудования со шнеком перед вибропогружением устанавливается в зажимное устройство вибропогружателя с помощью крана-манипулятора и монтажного стола и производится бурение скважины, после чего оборудование снимается с помощью крана и осуществляется погружение фундамента.

  Для обеспечения вертикальности бурения служит специальный люнет, пропускающий в раскрытом положении вибропогружатель, что дает возможность погружать фундаменты без его демонтажа.

  Техническая характеристика бурового оборудования

  Наименование показателей	Значение
  Диаметр скважины, мм	350+6
  Глубина скважины, от УГР на вылете 3,1 м, не более, м	4.5 - 5.4
  Усилия подачи, кН(mc), не более	60(6)
  Наибольший крутящийся момент, н*м (кгс*м)	7400(740)
  Частота вращения инструмента при частоте вращения коленчатого вала двигателя привода 1500 1/мин	125+5
  Потребляемая мощность, кВт, не более	110 (90) *
  Время бурения одной скважины глубиной 5 м от УГР в талых грунтах II группы по СНиП, не более	5
  Масса, кг, не более	1200
  * Значение для машины МС-1

• 2. Пневмоударное оборудование для бурения скальных грунтов (диам. 400 мм)



  Пневмоударное оборудование к машинам МС предназначено для бурения скважин 400 мм в скальных грунтах I и II группы по СТН ЦЭ 141-99 под фундаменты ФБС опор контактной сети и анкеры АБС при электрификации железных дорог Российской Федерации при температуре окружающего воздуха от -25 С до +40 С.

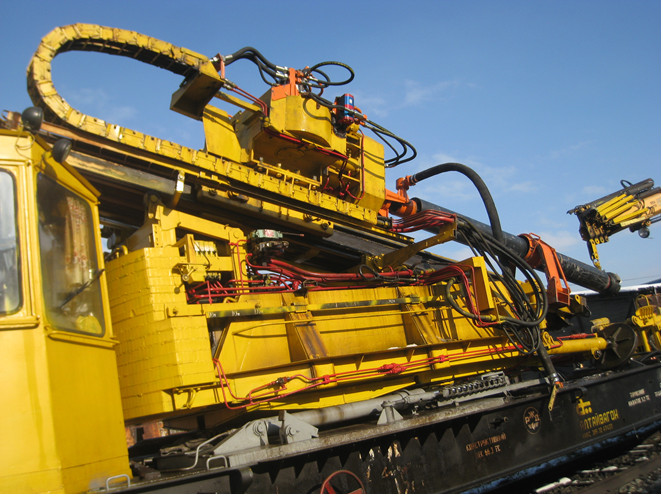

  Оборудование изготавливается в двух вариантах: 1 вариант – для установки в зажимное устройство вибропогружателя; 2 вариант – для установки на кронштейне вместо вибропогружателя. Комплекты поставки по обоим вариантам отличаются наличием кронштейна для крепления вращателя.

  В состав оборудования входят: вариант 1 – вращатель, воздушный вертлюг, штанга, пневмоударник с долотом, кожух пневмоударника, люнет, комплекты монтажных частей, инструмента и приспособлений; вариант 2 – кронштейн, воздушный вертлюг, штанга, пневмоударник с долотом, кожух пневмоударника, люнет, комплекты монтажных частей, инструмента и приспособлений.

  1 вариант рекомендуется применять при малом объеме буровых работ. Он не требует демонтажа вибропогружателя, но затрудняет регулировку усилия и скорости подачи из-за большой массы вибропогружателя с грузовой кареткой.

  При больших объемах бурения желательно применять оборудование по 2 варианту так, как значительно снижается масса навешенного оборудования и разгружаются металлоконструкции машины, также упрощается настройка гидросистемы.

  Для эффективной работы оборудования должна обеспечиваться подача 45…50 м³/мин воздуха при давлении на входе в пневмоударник не менее 12 кг/см².

  Пневматическое оборудование, включающее компрессорные станции, обратные клапаны, разобщительные краны, лубрикатор (автоматическую масленку), воздушные рукава и детали их соединения, а также оборудование для пылеотвода в основной комплект поставки не входят и могут быть заказаны отдельно.

  Техническая характеристика пневмоударного оборудования

  Наименование показателей	Значение
  Диаметр скважины, мм	400
  Наибольшая глубина скважины, от УГР, м	4,3; 4,8*
  Расстояние от оси пути до оси скважины, м	2,75…5,95 3,3…5,95*
  Усилие подачи, кН	25+ 2,5
  Наибольший крутящий момент, Нм	11000
  Частота вращения при бурении, мин -1	35+5
  Расход воздуха, м³/мин	45…50
  Давление воздуха, МПа (кгс/см²)	1,4…1,6 (14…16)
  Время бурения одной скважины глубиной 3 м от УГР в грунтах 1 группы по СТН ЦЭ 141-99 при расходе воздуха 50 м³ /мин, не более, мин	20
  Масса оборудования, установленного на направляющей раме машины, кг	2030+20 2380+20*
  * Значение для машины МС-1

• 3. Пневмоударное оборудование для бурения скальных грунтов (диам. 550 мм)

  Сменное пневмоударное буровое оборудование к машинам МС предназначено для бурения скважин диаметром 550 мм в скальных грунтах I и II группы по СТН ЦЭ 141-99 под фундаменты ФБС опор контактной сети и анкеры АБС при электрификации железных дорог Российской Федерации при температуре окружающего воздуха от -25 С до +40 С.

  В состав оборудования входят: вращатель, воздушный вертлюг, штанга, пневмоударник с долотом, кожух пневмоударника, люнет, комплекты монтажных частей, инструмента и приспособлений.

• 4. Оборудование для установки металлических винтовых свайных фундаментов опор контактной сети железных дорог

  Оборудование предназначено для установки металлических винтовых свайных фундаментов (СВ и СВП) опор контактной сети железных дорог в талые, мерзлые и вечномерзлые грунты со скальными включениями при обустройстве и ремонте контактной сети железных дорог Российской Федерации.

  В состав оборудования входят: вращатель, люнет, шнек с удлинителем и резцовой головкой, опора, принадлежности, монтажные и запасные части.
